拌和楼骨料干燥加热系统的能量传递原理

　　目录

　　前言

　　骨料干燥加热系统的作用与组成

　　2.1 系统作用

　　2.2 系统主要组成

　　能量传递的基本形式

　　3.1 辐射传热

　　3.2 对流传热

　　3.3 传导传热

　　骨料干燥加热的热力学过程

　　4.1 骨料受热与水分蒸发过程

　　4.2 热气流与骨料运动特征

　　4.3 热平衡与温度分布

　　影响能量传递效率的主要因素

　　5.1 燃烧效率

　　5.2 滚筒结构与导料叶片设计

　　5.3 气固流动状态

　　5.4 烟气流向与热能利用

　　5.5 保温与密封性能

　　能量平衡分析

　　6.1 能量输入与输出构成

　　6.2 能量损失类型

　　6.3 热效率计算与分析

　　节能与优化措施

　　7.1 高效燃烧与智能控制

　　7.2 余热回收技术

　　7.3 滚筒结构优化

　　7.4 再生料加热与节能改进

　　结语

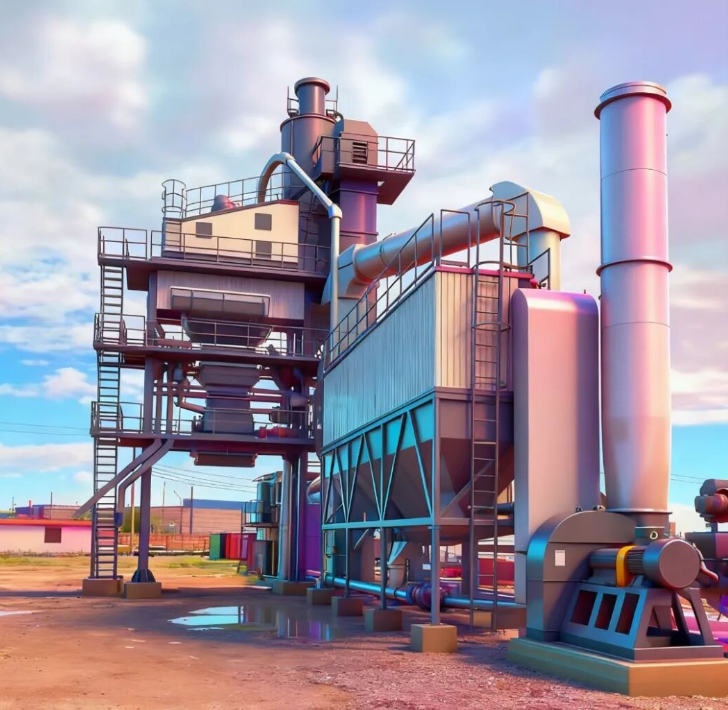

　　1. 前言在沥青混凝土拌和楼中，骨料干燥加热系统是能耗最大、热工过程最复杂的部分之一。其主要功能是去除骨料中的水分，并将其加热到拌合所需温度，以确保沥青能够充分包裹骨料形成高质量混合料。该过程的核心在于热能从燃烧产物向骨料的有效传递。

　　热能在燃烧器、热气流、滚筒金属壁及骨料颗粒之间经过辐射、对流与传导等多种形式的耦合传递，构成了一个典型的高温气固两相热交换系统。理解其能量传递原理，对提高干燥效率、降低燃料消耗及优化设备结构具有重要意义。

　　2. 骨料干燥加热系统的作用与组成2.1 系统作用骨料在拌和前需达到两项要求：

　　含水率降至规定值以下（一般不高于0.5%）；

　　温度达到拌合所需标准（约150～170℃）。

　　干燥加热系统通过燃料燃烧产生高温气体，将热能传递给骨料，实现上述目标。

　　2.2 系统主要组成该系统主要包括：

　　燃烧器与燃料供给系统：产生高温火焰和热气体；

　　烘干滚筒：用于承载并翻动骨料；

　　导料叶片：抛洒骨料，增强气固接触；

　　引风与排气系统：控制气流方向与流速；

　　保温及外壳结构：减少热量散失；

　　控制系统：调节燃烧与温度。

　　其中，烘干滚筒与燃烧器是实现能量传递的核心部件。

　　3. 能量传递的基本形式3.1 辐射传热燃烧器火焰和高温烟气具有极强的辐射能力。燃烧区温度可达1500℃以上，辐射热通过红外波直接传递至骨料表面及滚筒内壁，无需介质参与。

　　在干燥初期，辐射是骨料表面迅速升温和水分蒸发的主要热源。通常辐射传热占总热量传递的40%～60%，对骨料初期加热速度影响显著。

　　3.2 对流传热滚筒旋转时，骨料在导料叶片作用下不断被扬起、抛洒，与高温气流形成悬浮或降落状态。此时，热气体与骨料之间的温差驱动强烈的对流换热。

　　对流换热量取决于气流速度、骨料粒径、表面积以及滚筒内的流动形态。逆流式烘干系统中，对流传热是骨料升温与水分汽化的主导机制。

　　3.3 传导传热在骨料堆积区或导料叶片接触区，部分热量通过金属壁体或骨料间的直接接触传导。虽然占比不高，但对维持滚筒内的温度均衡、降低局部过热具有重要作用。

　　4. 骨料干燥加热的热力学过程4.1 骨料受热与水分蒸发过程骨料的干燥加热可分为三个阶段：

　　预热阶段：骨料温度由常温升至约100℃，主要为感热升温；

　　恒温干燥阶段：水分蒸发吸收大量潜热，骨料温度基本稳定；

　　升温阶段：水分蒸发完毕，骨料温度继续升高至目标值。

　　水分汽化潜热消耗大量能量，占总能耗约30%～40%。

　　4.2 热气流与骨料运动特征滚筒通常设计为一定倾角（3°～5°），在转动中骨料沿滚筒轴向缓慢移动。导料叶片将骨料不断抛洒，使其与气流充分混合。

　　顺流式结构：骨料与热气同向流动，加热均匀但能效较低；

　　逆流式结构：骨料与热气逆向流动，热能利用率高，是目前主流形式。

　　4.3 热平衡与温度分布在滚筒内部，气流温度从燃烧端的约900℃逐渐降至排气端的100～130℃；骨料温度则相反，由进料端的常温上升至出料端的150～170℃。这种温度梯度形成了连续的热量传递过程，确保能量逐步释放和利用。

　　5. 影响能量传递效率的主要因素5.1 燃烧效率燃烧是否充分决定了热能的供给量。燃烧不完全会导致热值损失和烟气排放增加。燃烧器火焰形状、燃气与空气配比及燃烧室负压均需精准控制。

　　5.2 滚筒结构与导料叶片设计滚筒长度、直径及叶片数量直接影响骨料的滞留时间与翻动次数。叶片分布角度合理，可保证骨料形成“幕帘状”落料，从而强化对流与辐射传热。

　　5.3 气固流动状态适当的风量和流速可使骨料充分悬浮并与热气流混合；风量过大则导致热量随气流带走，降低热效率；风量不足则导致干燥不充分。

　　5.4 烟气流向与热能利用逆流结构可使热气在排出前充分利用，尾气温度较低，能量损失小；顺流式则尾气温度高，热损失较大。

　　5.5 保温与密封性能滚筒外壳、燃烧室及排气管的保温性能直接影响系统热损。若密封不良，冷空气渗入将降低燃烧温度与传热效率。

　　6. 能量平衡分析6.1 能量输入与输出构成能量输入包括燃料燃烧释放的化学能；输出部分为：

　　骨料升温与水分蒸发所吸收的有效热能；

　　烟气带走的余热；

　　滚筒及设备散热损失；

　　燃烧不完全损失。

　　6.2 能量损失类型能量损失主要包括：

　　烟气余热损失（占总损失50%以上）；

　　金属壁体散热损失；

　　辐射与空气渗入损失；

　　燃烧化学不完全损失。

　　6.3 热效率计算与分析系统热效率一般定义为：

　　[

　　η = rac{Q_{有效}}{Q_{总输入}} imes 100%

　　]

　　其中，(Q_{有效}) 为骨料吸收的热量；(Q_{总输入}) 为燃料燃烧总热量。

　　现代高效拌和楼的干燥系统热效率通常在 75%～85% 之间。

　　7. 节能与优化措施7.1 高效燃烧与智能控制采用低氮燃烧器、自动空气配比与火焰监控技术，可实现充分燃烧并减少能耗。自动控制系统实时调节燃气流量和风压，保证燃烧稳定。

　　7.2 余热回收技术利用排气余热对冷骨料、导热油或沥青进行预热，可回收10%～15%的热能，显著降低燃料消耗。

　　7.3 滚筒结构优化改进导料叶片形状与分布，采用双层滚筒或逆流螺旋结构，可提高气固接触效率，减少滞料与过热现象。

　　7.4 再生料加热与节能改进引入再生料（RAP）预热与二次混合技术，可减少新烘干量，实现节能30%以上，是未来的发展方向。

　　8. 结语拌和楼骨料干燥加热系统的能量传递过程，是燃烧热能通过辐射、对流和传导等方式传递到骨料的复杂热力耦合过程。

　　通过合理设计燃烧系统、优化滚筒结构、加强气固混合与热平衡控制，可显著提高热能利用率、降低燃料消耗。

　　随着节能环保技术与智能控制技术的应用，现代拌和楼的干燥系统正向高效、绿色、智能化方向发展，为公路建设的可持续发展提供强有力的技术支撑。
