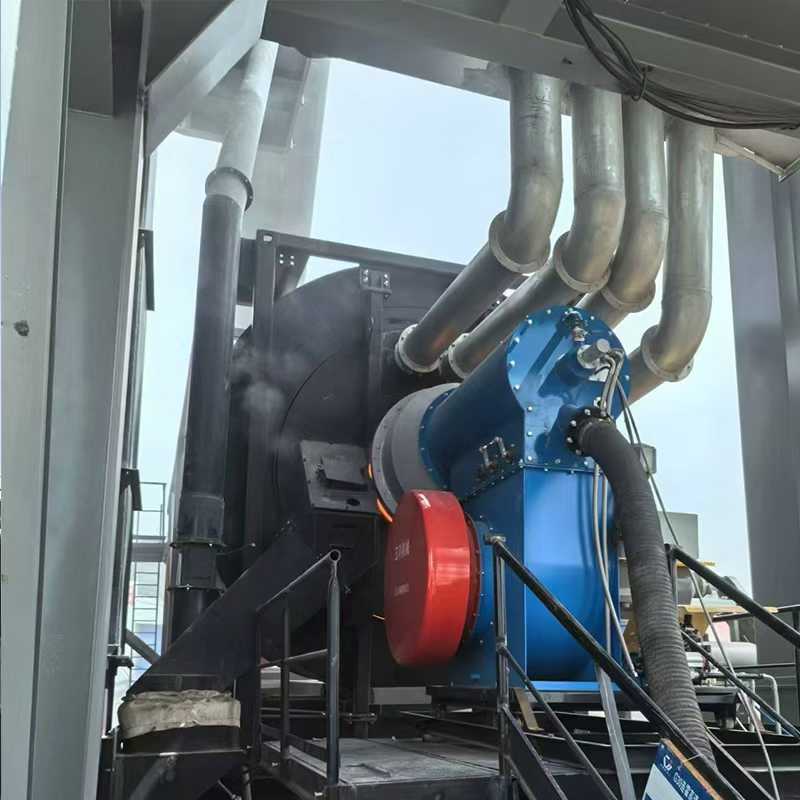

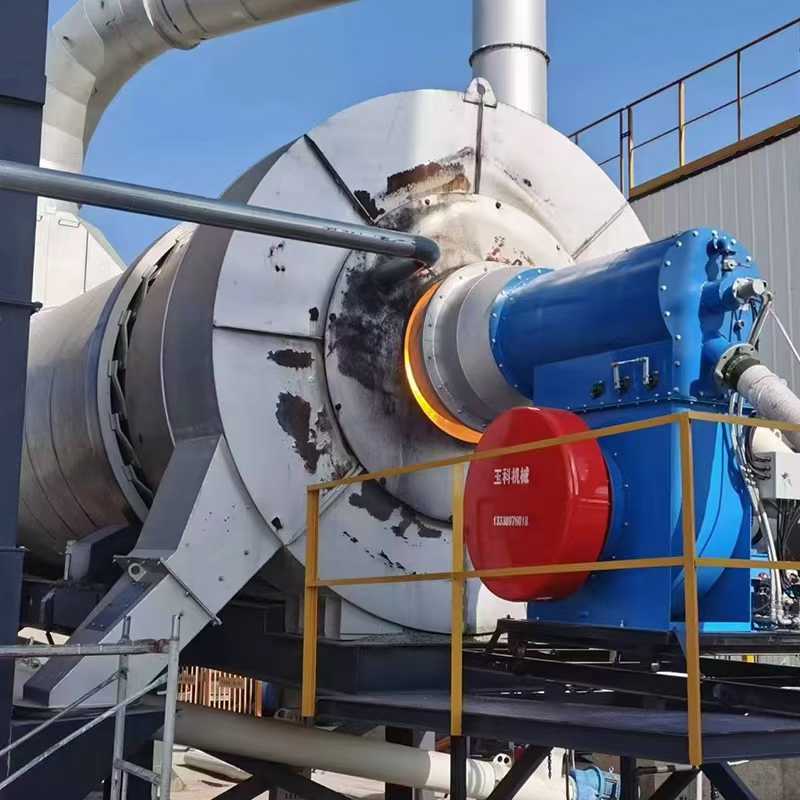

1000-5000型沥青站煤粉燃烧机

附：单台供货范围

名称 数量 型号 数量 备注

主机系统 1套 燃烧器主机 1台 玉科

喷油喷气喷煤枪 1套 玉科

鼓风机 1台 上海风机

燃气系统 1套 流量调节阀 1个 全不锈钢

压力表 2个 红旗

气动防爆蝶阀 2套 硬密封不锈钢

燃煤系统 1套 高压风机 1套 上海全风

燃煤供料器 1套 玉科

燃油系统 油枪 1套 玉科

油泵油路 1套 玉科

气动阀门 1套 不锈钢

控制系统 一套 火焰检测器(进口) 1套 意大利

高压点火变压器 1个 意大利

自动控制系统 1套 玉科

PLC模块 各1套 西门子

10.1寸触摸屏 1个 MCGS

变频器、软启动 2台 正泰

多芯信号控制线 1套 明珠

用户选配 煤粉罐、螺杆泵及管路、制氮机、仓顶除尘器

煤油气三用燃烧机参数

　　主要特点:该燃烧器集轻重油，煤粉和天然气三种燃料于一体，是一种新型化，多功能，环保型燃烧器。 一台三用，独具创新，自动/手动自由切换，外观紧凑，操作简单，性价比高。燃料自动切换，采用伺服电机控制风门，精确稳定。变频控制油泵，省油，PLC程序控制操作简单

型号参数YMD-1000型YMG-1500型YMQ-2000型YMQ-2500型YM2-3000型YMG-4000型YMG-5000型

配套拌合设备1000型1500型2000型2500型3000型4000型5000型

罗茨风机功率(KW)7.57.511111518.522

给始料器功率(M)1.51.52.22.22.233

最大耗油量Kg/h56084011201400168022402800

最大耗煤量Kg/h800120016002000240032004000

最大耗气量m³/h60090012001500180024003000

点火形式自动/手动自动/手动自动/手动自动/手动自动/手动自动/手动自动/手动

鼓风机功率(KM）1518.53037374555

注;1.表中装机容量不含煤粉机动力。2当产品技术改进时，若部分技术参数与表中不一致，请以实物为准。

　　燃料要求：

　　a)油的粘度:要求是，轻油，200℃ 6m㎡/S ； 重油，500℃ 450 m㎡/ S；锅炉油，500℃ 37m㎡/ S。

　　b)燃料的热值:油的热值:1公斤轻油=10200大卡；1公斤重油=9000左右大卡；气的热值:天然气(N)8900kcal/m3； 液化气(F)22000kcal/m；城市煤气(T)4500kcal/m3；60万大卡=1吨蒸汽(1吨锅炉)。

　　c)清洁煤粉要求：1、煤粉燃烧器需要180目以上煤粉，使用工业烟煤；2、挥发分含量≥28%；低位发热值≥6000kcal/kg；　　3、煤水分含量≤4%; 含灰分≤8%; 煤的含硫量≤0.3%。

 煤油气三用燃烧机概述:

　近几年国内沥青混凝土搅拌行业内卷严重，行业利润逐年下降，为了降低生产成本及方便用户使用，我公司应用户要求研发的油煤气一体机应运而生，此设备可以根据施工条件随意更换燃料，满足了用户的需求，目前开发的产品有3个系列(油煤气、油煤、气煤)十多个型号。本产品适用于沥青搅拌站(1000型--5000型)、干粉砂浆、各种加热炉窑等设备。

附：燃料成本

燃料类别 单价 吨成品用量 运输成本 每10万吨成本 备注

重油 3800元/吨 7-8.5kg/吨 0.5元吨/公里 322.5万 按1000公里运距

天然气 3.9元/方 7-8.5方/吨 292.5万 管道气

罐装粉 950元/吨 8-10kg/吨 0.5元吨/公里 135万 按1000公里运距

主要特点:

1、油煤气燃烧器是一种集轻重油、煤粉和天燃气为一体的新型多功能燃烧器，煤粉采用罐装煤粉，密封不外泄，无扬尘，免除了人工粉煤，及装载机装煤等恶劣工作环境，整机清洁环保。

　　2、本机设计合理，体型精巧独特，鼓风机可以根据不同燃料实现自动不整风量和风压，风门采用智能型电动执行器控制，供煤及供油采用变频控制，

　　该燃烧器采用触摸屏+西门子PLC数字化控制技术，自动化程度较高，工作中可以根据需要随意选择燃料，使空气燃料比例一直保持在合适比例，从而达到最佳的燃烧效果，及对燃烧机要进行远程调节确定天然气，可以根据设定的温度自动调节煤粉(油和气)供给量、风量分配等影响燃烧效果的各个主要参数，并对燃烧室内的火焰实时监控，具有熄火报警，料温和尾气超温报警、设备故障报警等，且可以对粉罐内温度、料位实时监控，及超温自动加氮气功能。

　　3、燃烧室全部采用进口耐热钢制造(不用耐火砖)结构紧凑，维护简单，燃烧室内部采用特殊的结构双层风道布置合理，配风比例电动调节，燃料与空气混合在燃烧室内形成较大回流区和预燃区，点火容易，火焰能在燃烧室内持续稳定燃烧，二次风与预燃火焰混合后再次燃烧，从而保证燃料燃烧充分，热效率高。

　　4、本机自动化程度较高操作简便，一键启动，使其操作控制更加精准，运行更加平稳、可靠，具有节能、环保、高效、技术先进、实用性强、性能稳定等特点;

　　5、油煤气三用燃烧器性价比最高，设备购置费用低、维护费用低，在稳定、可靠工作的前提下，能为用户大幅度降低成本、增加效益。
