搅拌站核心系统结构设计与运行机理综合解析

　　目录

　　搅拌锅结构设计与混合均匀性影响因素

　　沥青供给系统的预热、保温与流量调节原理

　　拌和楼电控系统的组成结构与信号传输逻辑

　　负压除尘系统工作原理与节能运行分析

　　料温监测系统的传感器布局及精度控制要点

　　搅拌时间与混合料性能的关联机理研究

　　骨料级配设计与沥青混合料配比优化原理

　　混合料拌和均匀度的检测与评价方法

　　热再生拌和楼的典型工艺流程及关键控制点

　　沥青混凝土搅拌站能量平衡与效率分析

　　拌和楼烟气回收与环保系统原理解析

　　正文

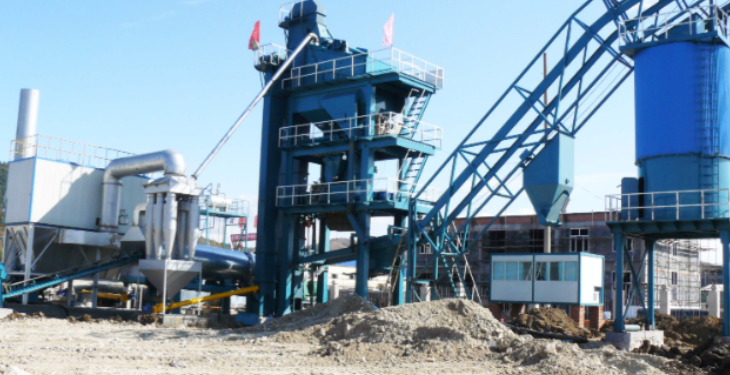

　　1 搅拌锅结构设计与混合均匀性影响因素搅拌锅是沥青混凝土拌和站的核心部件，其结构设计直接决定混合料的均匀性与生产效率。现代搅拌锅通常由双卧轴搅拌器、衬板、搅拌叶片、机架、卸料门及驱动系统组成。

　　搅拌均匀性的影响因素包括：

　　叶片形状与安装角度：螺旋角度决定物料翻动轨迹，是影响混合均匀度的关键参数。

　　搅拌轴转速：转速过低无法形成有效翻动，过高则会造成料流紊乱。

　　搅拌锅内衬材质：耐磨衬板可保持稳定间隙，避免混合死角。

　　锅体几何结构：圆弧过渡设计可减少物料堆积，并提升能量利用效率。

　　2 沥青供给系统的预热、保温与流量调节原理沥青供给系统包括沥青罐、导热油系统、保温管道及沥青泵。

　　其核心技术机理如下：

　　预热：采用导热油循环方式使沥青罐及管道加热至 130–170℃，确保沥青黏度适中。

　　保温：通过耐高温岩棉与保温层结构保证热损失最小化，维持输送温度稳定。

　　流量调节：沥青泵采用变频调速方式，根据配方要求精准控制沥青供给量，误差通常控制在 ±0.3% 以内。

　　温度稳定性与流量精度是沥青混合料性能的核心控制点。

　　3 拌和楼电控系统组成及信号传输逻辑电控系统是拌和楼的“大脑”，主要由 PLC 控制单元、触摸屏、称量系统、温度采集模块、远程通讯模块等组成。

　　信号传输逻辑包括：

　　原料称量信号 → PLC 采集

　　PLC 输出执行指令 → 启动配料门、沥青泵、添加剂泵

　　温度信号实时反馈 → 控制燃烧器火焰大小

　　搅拌时间自动执行 → 根据配方自动完成

　　故障信号 → 显示报警并记录历史数据

　　现代拌和楼普遍采用 CAN 总线或工业以太网，提高控制稳定性和数据传输速度。

　　4 负压除尘系统的原理与节能运行分析负压除尘系统利用引风机在主机内部形成负压，使含尘气体被连续吸入布袋除尘器。

　　其运行原理包括：

　　负压形成：引风机运行产生 -1500Pa 左右负压，使烟气稳定流向除尘器。

　　布袋过滤：利用纤维过滤原理捕集粉尘，排放浓度可控制在 20mg/m 以下。

　　脉冲清灰：采用压缩空气瞬时反吹，保持阻力稳定。

　　节能分析：

　　变频控制可根据烟气量自动调节风机转速

　　流量稳定降低无效抽风

　　合理管道阻力设计可减少 15% 风机能耗

　　5 料温监测系统的传感器布局与精度控制沥青混合料温度对压实质量和路面性能至关重要。

　　料温监测系统主要采用：

　　红外温度传感器（用于骨料）

　　热电偶或铂电阻传感器（用于沥青与混合料）

　　布局方式：

　　在烘干筒尾部布置红外测温仪

　　混合料卸料口设置接触式温度探头

　　配料仓出口增设监测点避免骨料温差过大

　　精度控制目标为 ±1–2℃。

　　温度稳定直接关系到路面车辙稳定性与耐久性。

　　6 搅拌时间与混合料性能的关联机理研究搅拌时间影响混合料的黏附性、均匀性及压实性能。

　　其机理主要体现在：

　　搅拌时间不足：沥青包裹不完全，导致离析、空隙率偏高

　　搅拌时间过长：沥青温度下降、骨料破碎率增大，影响抗车辙能力

　　最佳搅拌时间：通常控制在 35–45 秒之间，但需根据沥青类型及掺量调整

　　搅拌质量与混合料的结构稳定性呈明显正相关。

　　7 骨料级配设计与混合料配比优化原理骨料级配是决定沥青混合料强度、稳定度及抗水损性能的关键。

　　其设计优化原则包括：

　　连续级配保证空隙结构稳定

　　粗细料合理搭配形成嵌挤骨架

　　粉料与沥青相互作用提高黏结性

　　配比优化通常采用马歇尔试验、车辙试验等方法，并结合实际工况动态调整。

　　8 沥青混合料拌和均匀度检测与评价方法评价混合均匀度常用的方法包括：

　　沥青含量均匀性分析

　　油石比偏差检测

　　筛分分析法

　　图像识别均匀性评价技术（新趋势）

　　均匀性指标直接反映混合料的成型性能与耐久水平。

　　9 热再生拌和楼工艺流程与关键控制点热再生工艺用于高比例利用旧沥青路面材料（RAP）。

　　其关键流程包括：

　　RAP 加热

　　新骨料烘干

　　混合加热

　　加入新沥青及再生剂

　　搅拌成型

　　关键控制点包括：

　　RAP 含水率

　　再生剂掺量

　　混合温度

　　旧料与新料的比例匹配

　　合理控制可显著提升再生成品质量。

　　10 沥青混凝土搅拌站能量平衡与效率分析能量消耗主要来自：

　　烘干系统

　　引风系统

　　沥青加热系统

　　搅拌系统

　　通过以下方式可提高效率：

　　使用高效燃烧器

　　减少除尘阻力

　　保温优化

　　采用变频系统

　　烟气余热回收

　　能耗降低约 10–20% 是可实现的目标。

　　11 拌和楼烟气回收与环保系统原理解析烟气回收系统核心为：

　　烘干筒烟气预热系统

　　负压除尘装置

　　二级沉降+布袋过滤

　　烟气再利用技术（再生设备常用）

　　其生态环保目标包括：

　　降低粉尘排放

　　降低烟气排放温度

　　回收热能降低能耗

　　提高系统稳定性与环保等级

　　该系统是现代沥青搅拌站节能与环保性能的核心标志。
